去除內(nèi)螺紋達到螺紋公稱直徑后，將錐形芯棒推入螺母。測量孔徑擴張的百分比。

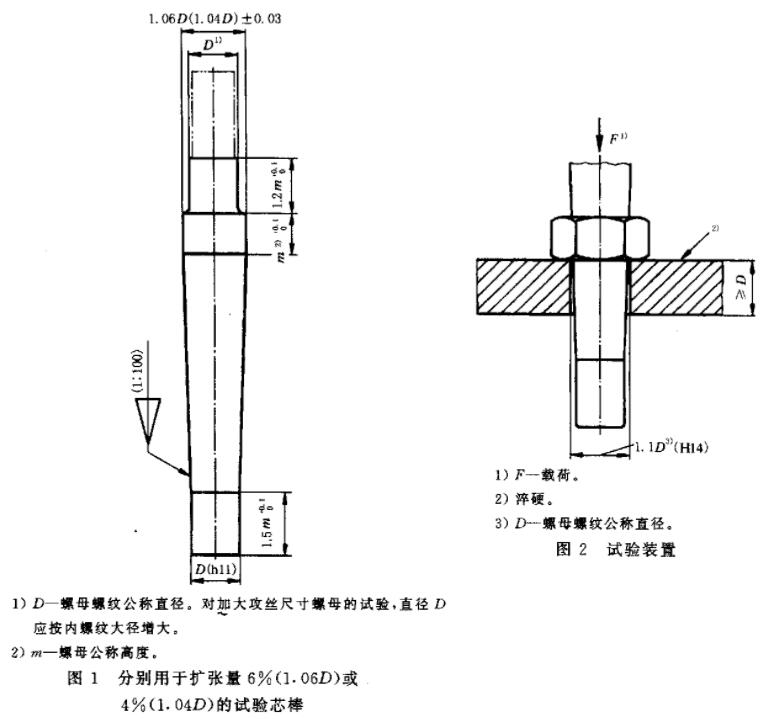

  1、試驗芯棒

  試驗芯棒分別用于擴張量為6%或4%的測量，其最低硬度≥45HRC，錐度部分應磨光（表面粗糙度Ra=2.5μm）

  2、螺母試件

  去除螺母螺紋使其等于螺紋公稱直徑（公差H12）。該螺母應能承受擴孔試驗。

  試驗前，對芯棒涂以二硫化鋁（MoS2）潤滑劑。

  將芯棒插入螺母試件。緩慢、連續(xù)、同軸地施加載荷，直至芯棒的圓柱部分通過螺母孔。芯棒的上端應當緊固。對仲裁試驗，芯棒插入的速度應不超過25mm/min。

  螺母的總擴張量為：

  性能等級4~12級螺母：6%

  性能等級04和05級螺母：4%

  在達到規(guī)定的最小擴張量數(shù)值之前，螺母壁完全斷裂，則該螺母應判為不合格。有爭議時，切開裂縫相對的一邊，如果螺母分為兩半，則判定該螺母不合格。
