楔負載試驗

您當前的位置：首頁 >> 檢測項目 >> 力學試驗 >> 楔負載試驗

項目名稱

楔負載試驗

檢測目的

測定螺栓和螺釘成品的抗拉強度Rm;

檢測頭與無螺紋桿部或螺紋部分交接處的牢固性

檢測范圍

平支承表面或鋸齒形表面；

頭部承載能力強于螺紋桿部；

頭部承載能力強于無螺紋桿部；

無螺紋桿徑da＞d2或ds≈d2；

公稱長度l≥2.5d；

螺紋長度b≥2.0d；

栓接結構的螺栓b＜2d；

3mm≤d≤39mm；

所有性能等級

楔負載試驗簡介

楔負載是在做螺栓拉力試驗時，在螺栓頭部下方加一個楔墊，主要是檢測螺栓頭部與桿部的連接性能，當拉力載荷達到最高值是頭部不應斷裂。

楔負載試驗測試標準

GB/T 3098.1-2010	緊固件機械性能螺栓、螺釘和螺柱
ASTM F606/F606M-2016	測定內外螺紋緊固件、墊圈、直接拉力指示器以及鉚釘機械性能的標準試驗方法
ISO 898-1:2013	碳鋼和合金鋼制緊固件的機械性能
ISO 3506-1:2009	耐腐蝕不銹鋼緊固件的機械性能
SAE J429-2014	外螺紋緊固件機械性質和材料要求

楔負載試驗試驗程序

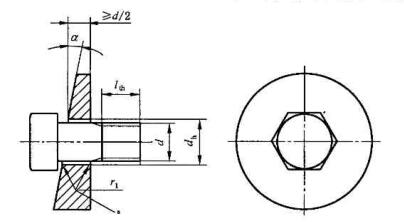

試件應為經尺寸等檢驗合格的緊固件。將楔墊按下圖所示置于螺栓或螺釘頭下。未旋合螺紋的長度l≥1d。對帶短螺紋長度栓接結構螺栓的楔負載試驗，允許的未旋合螺紋的長度l≤1d，應按GB/T228的規定進行楔負載拉力試驗。試驗機夾頭的分離速率，不應超過25mm/min。
