壓扁試驗，是用以檢驗金屬管壓扁到規(guī)定尺寸的變形性能，并顯示其缺陷的一種試驗方法。

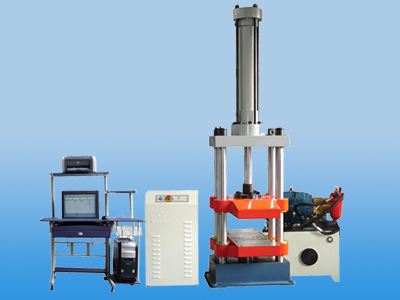

  在進行壓扁試驗時，將試樣放在兩個平行板之間，用壓力機或其他方法，均勻地壓至有關的技術條件規(guī)定的壓扁距（用管子外壁壓扁距或內壁壓扁距，以毫米表示），檢查試樣彎曲變形處，如無裂縫、裂口或焊縫開裂，即認為合格。

  壓扁試驗原理是垂直于金屬管縱軸線方向對規(guī)定長度的試樣或金屬管端部施加力進行壓扁，直至在力的作用下兩壓板之間的距離達到相關產品標準所規(guī)定的值；如為閉合壓扁，試樣內表面接觸的寬度應至少為標準試樣壓扁后其內寬度的1/2。

  1.試驗一般應在10℃?35℃的室溫范圍內進行。對要求在控制條件下進行的試驗,試驗溫度應為23℃±5℃

  2.試樣置于兩壓板之間

  3.焊接管的焊縫應置于相關產品標準所規(guī)定的位置

  4.沿垂直于管子縱軸線方向移動壓板進行壓扁試驗

  5.出現爭議時，壓板的移動速率不應超過25mm/min

  6.對壓扁試驗結果的說明應依據相關產品標準的要求。當產品標準中沒做規(guī)定時，在不使用放大鏡的情況下，如果無可見裂紋，應評定為合格。僅在試樣棱角處的輕微開裂不應判廢。
