中文
英文
在線客服
 |
項目名稱 | 平均晶粒度 |
| 檢測目的 |
評價晶粒尺寸 |
|
| 檢測范圍 |
金屬及合金、陶瓷等具有晶體結構的固體 |
| 平均晶粒度項目簡介 |
晶粒度表征了晶粒尺寸的大小，晶粒尺寸越小，晶粒度越大。通常情況下，在穩(wěn)態(tài)下晶粒尺寸大小與材料的屈服強度符合hell-pitch關系，即晶粒尺寸越小，強度、硬度也越大。此外，晶粒尺寸對金屬材料的耐腐蝕性能也有影響。
鋼的晶粒度按其奧氏體化條件與長大傾向又分成起始晶粒度、實際晶粒度、本質晶粒度三種。
起始晶粒度
起始晶粒度指鋼在臨界溫度以上加熱，奧氏體化過程中最初形成的奧氏體晶粒的晶粒度，即奧氏體轉變剛剛完成，其晶粒邊界開始接觸時的晶粒大小稱起始晶粒度。
實際晶粒度
實際晶粒度指某一實際條件下所得到的實際晶粒大小。
本質晶粒度
本質晶粒度只代表在某一條件下，奧氏體 的長大傾向，通常采用標準實驗的方法，即將鋼加熱到（930+-10）攝氏度，保溫3-5小時后，測定其奧氏體晶粒大小。

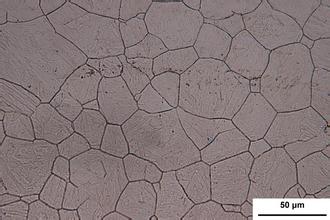

.jpg)
| 平均晶粒度試驗方法和標準 |
|
試驗方法 |
項目名 |
試驗標準 |
|
|
平均晶粒度 |
鋼鐵材料 |
GB/T 6394-2002 |
金屬平均晶粒度測定法 |
|
鐵素體 |
GB/T 4335-1984 |
低碳鋼冷軋薄板鐵素體晶粒度測定法 |
|
|
工具鋼金相 |
GB/T 6394-2008 ISO 4957-1999 |
金屬平均晶粒度測定方法 |
|
|
高錳鋼金相 |
GB/T 13925-1992 GB/T 6394-2005 |
鑄造高錳鋼在金相顯微鏡下進行顯微組織、晶粒度和非金屬夾雜物級別的評定 |
|
|
銅及銅合金 |
YS/T 448-2002 |
銅及銅合金鑄造和加工制品宏觀組織檢驗方法 |
|
|
|
晶粒度計算 |
晶粒計數(shù)
----單位面積中晶粒的數(shù)量與晶粒的尺寸有關，晶粒的大小對金屬的拉伸強度、韌性、塑性等機械性質有決定性的影響。因此，晶粒的計數(shù)在金相分析中具有相當重要的意義。
----所謂填充剔除計數(shù)法，就是根據(jù)行或列掃描圖像，當?shù)谝淮闻龅揭粋€物體(白色)時，計數(shù)器加一，且將該物體填充為別的顏色(黑色)，以后再掃描到該物體時，掃描程序不再將其當作物體，即該物體在一次計數(shù)后就被剔除，從而保證了該物體被計數(shù)一次。
----由于細化后的晶界是八連通的網(wǎng)狀線條，因此，應用填充剔除計數(shù)法時，必須注意選用四連通的方式填充晶粒。
晶粒度估算
----金屬晶粒的尺寸(或晶粒度)對其在室溫及高溫下的機械性質有決定性的影響，晶粒尺寸的細化也被作為鋼的熱處理中最重要的強化途徑之一。因此，在金屬性能分析中，晶粒尺寸的估算顯得十分重要。
晶粒度級別指數(shù)
----晶粒度是晶粒大小的量度。通常使用長度、面積或體積來表示不同方法的評定或測定晶粒大小。而使用晶粒度級別指數(shù)表示晶粒度與測量方法使用單位無關。
晶粒度級別數(shù)G (grain-size number)
晶粒度級別數(shù)G可以分為兩類：
1、顯微晶粒度級別數(shù)G micro-grain size number G
在100倍下645.16平方毫米面積內(nèi)包含的晶粒個數(shù)N與G有如下關系：
N=2^G-1
2、宏觀晶粒度級別數(shù)Gm micro-grain size number Gm
在1倍下645.16平方毫米面積內(nèi)包含的晶粒個數(shù)N與G有如下關系：
N=2^Gm[1-1
|
|
平均晶粒度試驗圖片 |
.png)
|
|
無錫實驗室 |
.jpg)
容大檢測——科學 公正 創(chuàng)新 高效！
標簽： 低倍組織 球墨鑄鐵 珠光體含量 鐵素體含量 宏觀金相 鑄鐵金相 平均晶粒度 金屬夾雜顯微組織
